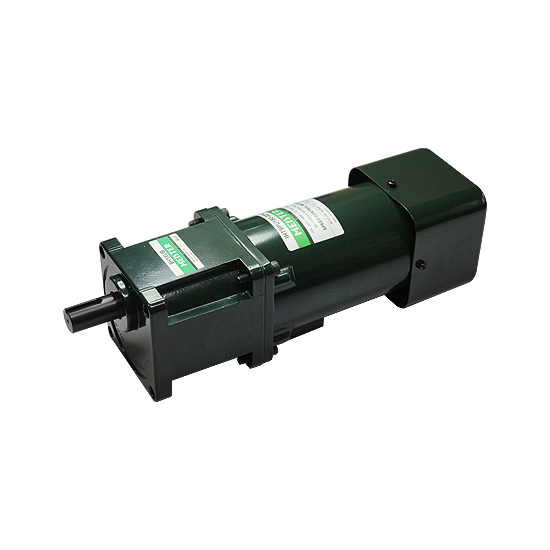

SPEED CONTROL MOTOR
□90mm 180W

AC Motor

□90mm 180W

Product Kinds

Speed Control
Tacho-Generator Type

Products List

DOWNLOAD

■ PERFORMANCE DATA (DUTY : CONTINUOUS)

Motor Type Output
(W)		 Voltage
(V)		 Freq.
(Hz)		 Speed Range
(rpm)		 Rated Torque Rated Current
(A)		 Starting Condenser
1200rpm
(kgf·cm)		 90rpm
(kgf·cm)		 Torque
(kgf·cm)		 (V) (㎌)
IHT9PU180-10 180 1ø100 50 90~1400 12.41 3.10 3.50 6.00 250 25.0
60 90~1700 12.41 3.10 3.50 6.00
IHT9PU180-11 1ø110 60 90~1700 14.61 3.65 3.50 6.00 250 25.0
IHT9PU180-20 180 1ø200 50 90~1400 12.41 3.10 1.50 5.50 450 7.0
60 90~1700 12.41 3.10 1.50 5.50
IHT9PU180-22 1ø220 60 90~1700 14.61 3.65 1.50 5.50 450 7.0
IHT9PU180-2C 150 1ø220 50 90~1700 12.17 3.04 1.32 6.00 450 7.0
180 1ø240 50 90~1400 14.61 3.65 1.32 6.00

■ PERFORMANCE DATA (DUTY : 30 Min.)

Motor Type Output
(W)		 Voltage
(V)		 Freq.
(Hz)		 Speed Range
(rpm)		 Rated Torque Rated Current
(A)		 Starting Condenser
1200rpm
(kgf·cm)		 90rpm
(kgf·cm)		 Torque
(kgf·cm)		 (V) (㎌)
RHT9PU180-10 180 1ø100 50 90~1400 12.41 3.10 3.50 6.20 250 40.0
60 90~1700 12.41 3.10 3.50 6.50
RHT9PU180-11 1ø110 60 90~1700 14.61 3.65 3.50 7.50 250 40.0
RHT9PU180-20 180 1ø200 50 90~1400 12.41 3.10 1.50 6.00 450 8.0
60 90~1700 12.41 3.10 1.50 6.00
RHT9PU180-22 1ø220 60 90~1700 14.61 3.65 1.50 7.00 450 8.0
RHT9PU180-2C 150 1ø220 50 90~1400 12.17 3.04 1.51 7.50 450 8.0
180 1ø240 50 90~1700 14.61 3.65 1.51 8.50
  • Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
    STRAIGHT축의 모터를 희망하시면 Motor Type의 PU를 S로 바꾸어 주문하십시오.
  • 그린상자표시한 모터는 UL 또는 CE규격을 적용한 TP(Thermal Protect) Type입니다
  • 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
  • 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.
  • For motor with straight shaft, please write S in place of PU in Motor Type.
  • Motor Type in green screen represents the motors with TP(Thermal Protect) according to UL or CE regulation.
  • It cannot be used continuously because the temperature rises rapidly when the load is greater than the rated load or the surrounding temperature exceeds 40℃
  • when changing the direction of rotation, make sure to turn off the power and reconnect it at stopped state.

■ MOTOR(STRAIGHT SHAFT)I(R)HT9S180     WT 4.2kg

■ GEARED MOTORI(R)HT9PU180 + 9H□ UBWT 4.2+2.0kg

■ BOLT SIZE

TYPE BOLT SIZE
9H□ UB M6×25

■ KEY SPEC

■ DECIMAL GEAR HEAD9H10XGU     WT 0.6kg

■ WIRING DIAGRAM

  • 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
  • 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
  • The direction of rotation is seen from the end of motor shaft.
  • Change the rotation direction of the motor only after the motor stops completely.
